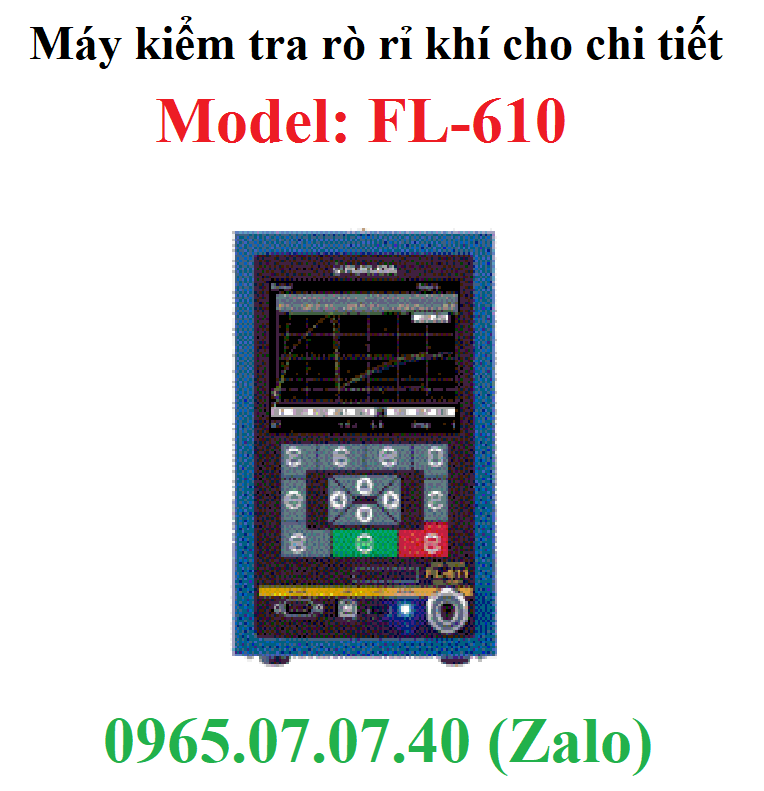

Máy đo rò rỉ khí FL-610 Fukuda
1. MÔ TẢ
Máy đo rò rỉ khí FL-610 Fukuda:
- Một máy kiểm tra rò rỉ tổng thể phát hiện rò rỉ bằng cách sử dụng cảm biến áp suất chênh lệch nhúng.
- Dữ liệu chênh lệch áp suất đo được phát hiện bởi các thử nghiệm rò rỉ, bao gồm không chỉ các yếu tố do rò rỉ mà còn đo lường sự biến đổi môi trường (nhiệt nén, nhiệt độ làm việc, nhiệt độ môi trường xung quanh, suy giảm cấu trúc niêm phong, vv).
- Sê-ri FL-610 trực quan hóa các yếu tố bên ngoài như vậy để số hóa chúng dưới dạng dữ liệu. FL-610 loạt là một thử nghiệm rò rỉ có thể rút ngắn thời gian đo, tăng cường độ chính xác phát hiện
2. THÔNG SỐ KỸ THUẬT MÁY ĐO RÒ RỈ KHÍ

1. Dải áp suất
Model | Dải áp suất áp dụng | Dải áp suất thiết lập | Dải áp suất hiển thị |
VB | -90.0 ~ -5.0 kPa | -90.0 ~ 0.0 kPa | -99.9 ~ 0.0 kPa |
LC | 5.0 ~ 20.0 kPa | 0.0 ~ 20.0 kPa | 0.0 ~ 50.0 kPa |
LJ | 5.0 ~ 50.0 kPa | 0.0 ~ 50.0 kPa | 0.0 ~ 52.0 kPa |
LD | 10.0 ~ 99.9 kPa | 00.0 ~ 99.9 kPa | 0.00 ~ 99.9 kPa |
LE | 10 ~ 100 kPa | 0 ~ 100 kPa | 0 ~ 125 kPa |
LF | 30 ~ 300 kPa | 0 ~ 300 kPa | 0 ~ 300 kPa |
MC | 100 ~ 700 kPa | 0 ~ 700 kPa | 0 ~ 999 kPa |
HC | 300 ~ 990 kPa | 0 ~ 999 kPa | 0 ~ 999 kPa |
2. Nguồn cấp
Model | Nguồn cấp |
AA | 100 ~ 240VAC |
3. Cảm biến đồng hồ áp suất
Model | Sai số cảm biến đồng hồ áp suất |
01 | +/- 2% F.S |
02 | +/- 3% F.S *chỉ dùng cho VB, LC, LD, MC |
4. Cảm biến chênh lệch áp suất
Model | Cảm biến chênh lệch áp suất |
02 | 2 kPa |
03 | 10 kPa * chỉ dùng cho LF, LD, MC |
5. Đặc điểm kỹ thuật cơ bản
Model | Đặc điểm kỹ thuật cơ bản |
02 | NPN đầu vào / đầu ra |
03 | PNP đầu vào / đầu ra |
6. Đặc điểm kỹ thuật bổ sung
Model | Đặc điểm kỹ thuật |
NN | Không có |
7. Đặc điểm kỹ thuật đặc biệt
Model | Đặc điểm kỹ thuật |
NN | Không có |
8. Tùy chọn ngoài (CHÚ Ý: Chỉ lựa chọn 1)
Model | Tên sản phẩm | |
D14-0901-01 | Cổng nguồn | Sử dụng trong thị trường Nhật Bản |
D14-0901-02 | Cổng nguồn | Sử dụng ngoài thị trường Nhật Bản, 2m , 250V-10A, không bao gồm đầu cắm |
Bổ sung
Model | Tên sản phẩm | Thông số kỹ thuật | Áp suất | Dải |
Số | Lọc/Bộ giảm áp | – | – | – |
FR-51 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác R5 |
0.5 ~ 10.0 kPa | LC LJ |
FR-52 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác P-200 |
1.0 ~ 10.0 kPa
10.0 ~ 80.0 kPa |
LC LJ |
FR-53 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác |
0.02 ~ 0.2 MPa | LD LE LJ |
FR-54 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác |
0.005 ~ 0.2 Mpa | LD LE LJ |
FR-55 |
Lọc/Bộ giảm áp | Áp dương
Thông số chính xác R5 và độ làm việc cao |
0.005 ~ 0.2 Mpa | LD LE |
FR-56 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác |
0.05 ~ 0.85 MPa | LF MC |
FR-57 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác |
0.005 ~ 0.8 Mpa | LF MC |
FR-58 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác |
0.005 ~ 0.8 Mpa | LF MC |
FR-59 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác và độ làm việc cao
|
0.1 ~ 1.6 MPa | HC |
FR-61 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác |
-100 ~ – 1.3 kPa | VB |
FR-62 | Lọc/Bộ giảm áp | Áp dương
Thông số chính xác P-200 |
-1.0 ~ 10.0 kPa
-10.0 ~ 80.0 kPa |
VB |
3. THÔNG SỐ CƠ BẢN
Phương pháp kiểm tra | ||
Thể tích kiểm tra | ||
Cảm biến chênh lệch áp suất | VRZ-5500 +/- 2 kPa sai số +/- 0.5% F.S
+/- kPa sai số +/- 0.5 % F.S |
|
Cảm biến đồng hồ áp suất | VB -101 kPa * | Sai số +/- 2%
*Tùy chọn F.S thông số kỹ thuật của +/- 3% |
LC *, LJ 50 kPa | ||
LD 100 kPa * | ||
LE 100 kPa | ||
LF 300 kPa | ||
MC 1 MPa * | ||
HC 1 MPa | ||
Thể tích làm việc |
Xấp xỉ 6.2 mL | |
Thể tích bình mẫu chuẩn | Xấp xỉ 32 mL | |
Độ nhạy kiểm tra | Tiêu chuẩn làm việc của 50mL sử dụng cho độ rò tiêu chuẩn là +/- 5% 1mL/phút | |
Áp suất đầu vào khuyến cáo | Áp suất khoảng 300 – 400 kPa | |
Màn hình hiển thị | 5.7 inch LCD | |
Số nhóm | 0 – 31 nhóm (tổng 32) | |
Đơn vị hiển thị |
Đơn vị kiểm tra:
mL/phút, Pa.m3/s, Pa, kPa, Pa/s, kPa/s, Pa/ phút, kPa/phút, mL/s. Mặc định là mL/phút |
|
Đơn vị áp suất kiểm tra:
kPa, MPa, kgf/cm2, psi, mbar, bar, mmHg, cmHg, inHg. Mặc định là kPa |
||
Tín hiệu đầu vào/đầu ra bên ngoài | ĐIỀU KHIỂN 50P (tín hiệu kết nối bên ngoài) | |
TÍN HIỆU APU 8P (Tín hiệu kết nối APU) | ||
TÍN HIỆU VAN BÊN NGOÀI 34P (Tùy chọn kết nối tín hiệu van bên ngoài) | ||
RS-232C D-SUB 9P (Tín hiệu dữ liệu đầu ra) | ||
TÍN HIỆU TƯƠNG TỰ ĐẦU VÀO 15P (Tín hiệu tương tự đầu ra) | ||
CỔNG USB Kết nối A | ||
Chức năng USB Kết nối B | ||
Nhiệt độ/độ ẩm làm việc |
0 ~ 40 độ C 45 ~ 85%RH không sương | |
Nguồn cấp | 100 ~ 240 VAC (Tùy chọn đầu cắm sẽ được lựa chọn ở phần số model số 8) | |
Dòng vào | Xấp xỉ 100 VA | |
Nguồn cấp khí đầu vào | Sử dụng khí sạch và ổn đinh.
Khuyến cáo sử dụng khí đáp ứng ISO 8573-1: 2010 theo cấp độ 1,3,1 |
|
Kích thước ngoài | W162 x H256 x D344 mm (không bao gồm phần nhô ra) | |
Khối lượng | Xấp xỉ 12kg | |
Ngôn ngữ | Tiếng Nhật | Tiếng Anh |
